หลักการของฉนวนความถี่ต่ำพิเศษ-ที่ทนต่อการทดสอบแรงดันไฟฟ้า

เครื่องทดสอบฮิป็อต AC ความถี่ต่ำพิเศษ - การทดสอบการทนต่อแรงดันไฟฟ้าของฉนวนความถี่ต่ำพิเศษเป็นอีกวิธีหนึ่งนอกเหนือจากการทดสอบการทนต่อแรงดันไฟฟ้าของความถี่กำลังไฟฟ้า เรารู้ว่าเมื่อทำการทดสอบแรงดันไฟฟ้าที่ทนต่อความถี่กำลังกับเครื่องกำเนิดไฟฟ้าขนาดใหญ่ สายไฟ และผลิตภัณฑ์ทดสอบอื่นๆ เนื่องจากชั้นฉนวนของพวกมันมีความจุสูง จึงจำเป็นต้องใช้-หม้อแปลงทดสอบความจุสูงหรือหม้อแปลงเรโซแนนซ์ อุปกรณ์ขนาดใหญ่ดังกล่าวไม่เพียงแต่ใหญ่โตและมีราคาแพง แต่ยังใช้งานไม่สะดวกอีกด้วย เพื่อแก้ไขข้อขัดแย้งนี้ แผนกไฟฟ้าได้นำวิธีการลดความถี่ในการทดสอบมาใช้ ซึ่งจะเป็นการลดความจุของแหล่งจ่ายไฟทดสอบ ได้รับการพิสูจน์จากทฤษฎีและการปฏิบัติเป็นเวลาหลายปีทั้งในประเทศและต่างประเทศว่าการเปลี่ยนการทดสอบแรงดันไฟฟ้าที่ทนต่อความถี่กำลังด้วยการทดสอบแรงดันไฟฟ้าที่ความถี่ต่ำพิเศษ 0.1Hz - ไม่เพียงแต่จะมีความเท่าเทียมกันเท่านั้น แต่ยังช่วยลดขนาดและน้ำหนักของอุปกรณ์ได้อย่างมากอีกด้วย ตามทฤษฎีแล้ว ความจุจะอยู่ที่ประมาณหนึ่ง-หนึ่งในห้าร้อยของความถี่กำลัง และการดำเนินการนั้นง่ายดาย ซึ่งมีข้อดีมากกว่าการทดสอบความถี่กำลัง นี่คือเหตุผลว่าทำไมประเทศที่พัฒนาแล้วจึงใช้วิธีนี้โดยทั่วไป คณะกรรมการพัฒนาและปฏิรูปแห่งชาติได้กำหนดมาตรฐานอุตสาหกรรม "วิธีทดสอบแรงดันไฟฟ้าต่ำพิเศษ- (0.1Hz) ที่ทนทานต่อแรงดันไฟฟ้าสำหรับสายไฟหุ้มฉนวนโพลีเอทิลีนแบบข้าม-ขนาด 35kV และต่ำกว่า" ประเทศของฉันกำลังส่งเสริมวิธีนี้ และเครื่องมือนี้ได้รับการพัฒนาตามความต้องการในประเทศของฉัน สามารถใช้กันอย่างแพร่หลายในการทดสอบแรงดันไฟฟ้ากระแสสลับของสายเคเบิลและมอเตอร์หมุนแรงดันสูง-ขนาดใหญ่

แนะนำผลิตภัณฑ์

เครื่องทดสอบฮิป็อต AC ความถี่ต่ำพิเศษ- ผลิตภัณฑ์นี้ผสมผสานเทคโนโลยีการแปลงความถี่ดิจิทัลสมัยใหม่ ใช้การควบคุมไมโครคอมพิวเตอร์ และระบบอัตโนมัติสำหรับการเพิ่ม ลดแรงดันไฟฟ้า การวัด และการป้องกัน เนื่องจากเป็นแบบอิเล็กทรอนิกส์ทั้งหมด จึงมีขนาดเล็กและน้ำหนักเบา พร้อมด้วยหน้าจอ LCD ขนาดใหญ่- ซึ่งมีความชัดเจนและใช้งานง่าย และสามารถแสดงรูปคลื่นของเอาต์พุตและพิมพ์รายงานทดสอบได้ ตัวบ่งชี้การออกแบบเป็นไปตามมาตรฐานอุตสาหกรรมพลังงาน "เงื่อนไขทางเทคนิคทั่วไปสำหรับเครื่องมือทดสอบพิเศษสำหรับอุปกรณ์ไฟฟ้า ส่วนที่ 4: เงื่อนไขทางเทคนิคทั่วไปสำหรับเครื่องกำเนิดไฟฟ้าแรงสูงความถี่ต่ำพิเศษพิเศษ" และสะดวกต่อการใช้งานมาก ในปัจจุบัน ทั้งในประเทศและต่างประเทศใช้วิธีการทางกลในการปรับและดีมอดูเลตเพื่อสร้างสัญญาณความถี่ต่ำพิเศษ- ดังนั้นจึงมีรูปคลื่นไซน์ที่ไม่ได้มาตรฐาน- มีข้อผิดพลาดในการวัดขนาดใหญ่ การปล่อยประกายไฟในส่วน-แรงดันไฟฟ้าสูง และอุปกรณ์ขนาดใหญ่ นอกจากนี้ ควอแดรนท์ที่สองและสี่ของคลื่นไซน์ยังต้องการตัวต้านทานแรงดันไฟฟ้าสูง-กำลังสูง-สำหรับการกำหนดรูปแบบการคายประจุ ดังนั้นการใช้พลังงานโดยรวมของอุปกรณ์จึงค่อนข้างมาก ผลิตภัณฑ์นี้สามารถเอาชนะข้อบกพร่องเหล่านี้ได้ นอกจากนี้ จำเป็นต้องอธิบายคุณสมบัติต่อไปนี้เป็นพิเศษ:

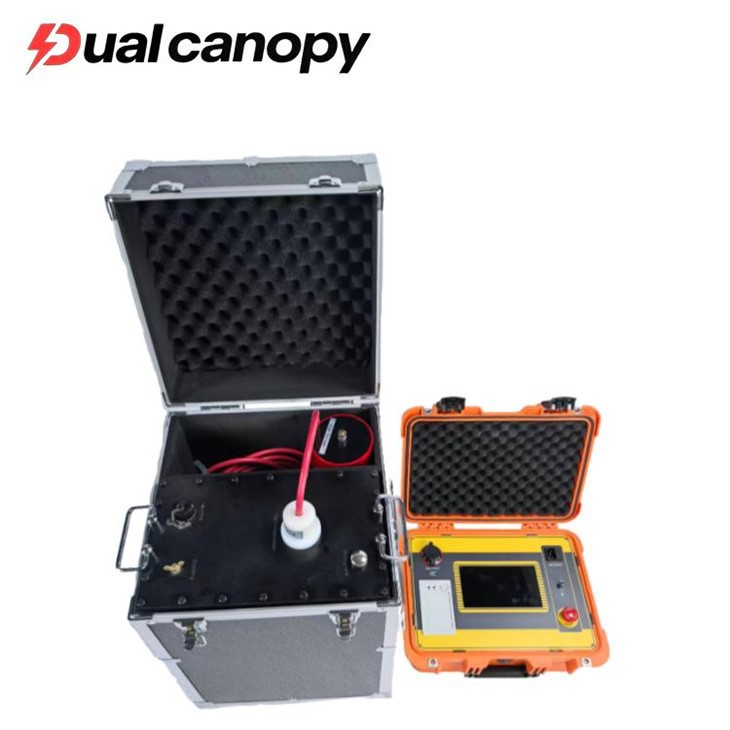

เครื่องทดสอบฮิป็อต AC ความถี่ต่ำพิเศษ

1. ข้อมูลกระแส แรงดันไฟฟ้า และรูปคลื่นจะถูกสุ่มตัวอย่างโดยตรงจากด้านแรงดันไฟฟ้าสูง- ดังนั้นข้อมูลจึงมีความถูกต้อง

2. ด้วยฟังก์ชั่นป้องกันแรงดันไฟฟ้าเกิน เมื่อเอาต์พุตเกินค่าขีดจำกัดแรงดันไฟฟ้าที่ตั้งไว้ เครื่องมือจะปิดลงเพื่อป้องกัน และเวลาดำเนินการน้อยกว่า 20ms

3. ด้วยฟังก์ชั่นป้องกันกระแสเกิน: ออกแบบมาสำหรับการป้องกันแบบคู่แรงดันไฟฟ้าสูงและต่ำด้านไฟฟ้าแรงสูงสามารถปิดเครื่องได้อย่างแม่นยำตามค่าที่ตั้งไว้สำหรับการป้องกัน เมื่อกระแสที่ด้านแรงดันต่ำเกินกระแสที่กำหนด มันจะปิดเครื่องเพื่อป้องกัน และเวลาดำเนินการน้อยกว่า 20ms

4. ตัวต้านทานป้องกันเอาต์พุตแรงดันสูงได้รับการออกแบบในตัวเพิ่ม ดังนั้นจึงไม่จำเป็นต้องเชื่อมต่อตัวต้านทานป้องกันภายนอก

5. เนื่องจากการใช้วงจรควบคุมป้อนกลับเชิงลบแบบลูปแรงดันสูงและต่ำ- จึงไม่มีผลกระทบต่อการเพิ่มความจุในเอาต์พุต

พารามิเตอร์ทางเทคนิค

1. แรงดันไฟฟ้าขาออก: ดูตารางที่ 1

2. ความถี่ขาออก: 0.1Hz, 0.05Hz, 0.02Hz

3. ความสามารถในการรับน้ำหนัก: 0.1Hz สูงสุด 1.1µF

0.05Hz สูงสุด 2.2µF

0.02Hz สูงสุด 5.5µF

4. ความแม่นยำในการวัด: 3%

5. ข้อผิดพลาดยอดบวกและลบของแรงดันไฟฟ้า: น้อยกว่าหรือเท่ากับ 3%

6. การบิดเบือนรูปคลื่นแรงดันไฟฟ้า: น้อยกว่าหรือเท่ากับ 5%

7. เงื่อนไขการใช้งาน: ในอาคาร, กลางแจ้ง; อุณหภูมิ: -10 องศา -+40 องศา ; ความชื้น: น้อยกว่าหรือเท่ากับ 85% RH

8. ฟิวส์ไฟฟ้า: ดูตารางที่ 1

9. แหล่งจ่ายไฟหลัก: ความถี่ 50Hz, แรงดันไฟฟ้า 220V ± 5% หากใช้เครื่องกำเนิดไฟฟ้าแบบพกพาเป็นแหล่งจ่ายไฟ ข้อกำหนดของเครื่องกำเนิดไฟฟ้าคือ: ความถี่ 50Hz แรงดันไฟฟ้า 220V±5% กำลังไฟฟ้าควรมากกว่า 3KW และโหลดความต้านทาน (เช่น เตาไฟฟ้า) ที่มีกำลังไฟไม่น้อยกว่า 800W ควรเชื่อมต่อแบบขนานที่ปลายเอาต์พุตของเครื่องกำเนิดไฟฟ้า เพื่อรักษาความเร็วการทำงานของเครื่องกำเนิดไฟฟ้าให้คงที่ มิฉะนั้นเครื่องมือจะทำงานไม่ถูกต้อง
